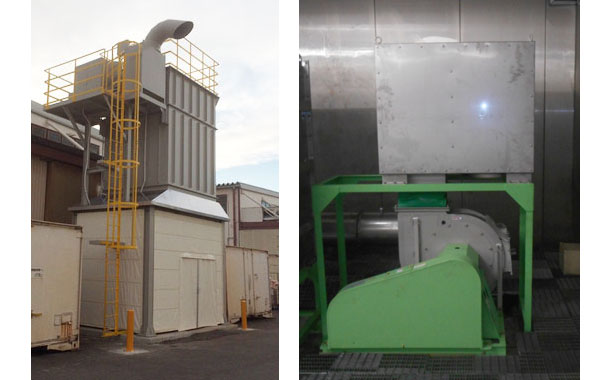

写真は排風機の防音対策の施工事例です

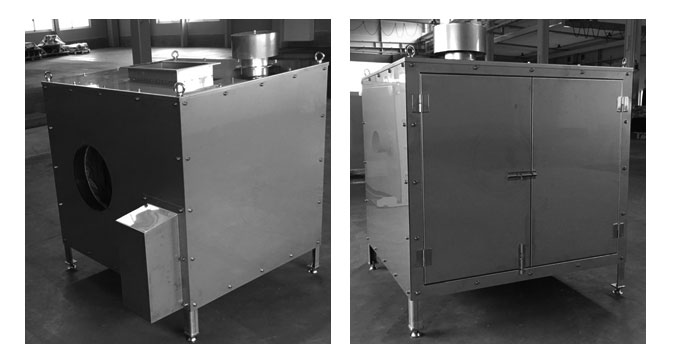

排風機から発生する騒音を吸音、遮断する防音室を導入しました。

排風機、設置スペースに合わせて設計製作しています。

電源	ＡＣ200Ｖ-50Ｈｚ
動力	5.5ｋｗ-2Ｐ
風量	80m3/ｍｉｎ
静圧	-2.5ｋＰａ

騒音測定結果

防音室無し　：　92dB（Ａ）
防音室導入後：　64dB（Ａ）

お客様の要望

作業環境改善のために集塵機を設置したいが、住宅地に隣接した工場であり排風機の排気音による騒音が気になる。夜間に運転しても近隣の迷惑にならないような高性能タイプのサイレンサーが欲しい。

施工事例

ファンの能力　7.5kW80m³/min

排風機の排気音は90dB（Ａ）以上ももあり、筒状の一般的なサイレンサでは消音効果は充分でなく、70dB以下に抑えることは困難で騒音問題になるのは必至であった。そこで、当社独自の高性能タイプの防音構造により施工しました。
その結果、排気音は60dB程度まで消音されまました。

以下の用途で騒音で困っている場合はご相談ください。

• 住宅が近隣する排風機の排気音
• 集会場、会議室などの静音を必要とする場所での排風機の排気音
• ルーツブロワ等の高圧ブロワーの排気音
• 屋内等で作業者に有害な排風機の排気音

防音対策型集塵機

パルス音・運転音・排気音・ダクト音の防音施工

• 集塵桟本体の音（パルス音など）
• 排風桟（ファン）の音（運転音、排気音）
• 集塵ダクトの音

これらの音を必要に応じて防音施工できます。

実施例

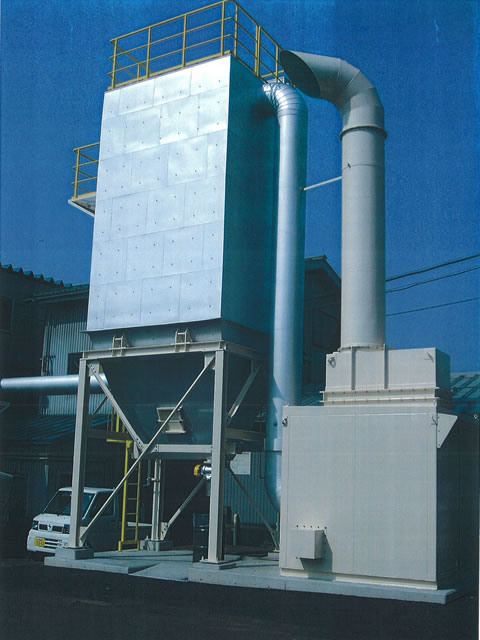

　右の写真は桟側1.5mで55db以下(A)です。

　集塵桟から発生する騒音はチリ落し用のパルスジェットのエアーの噴射音及び反響音や、ファンの運転音及び排気ダクトからの排気音などがあります。

　最近騒音による住民からのクレーム等が増えています。

　当初工場周辺に住宅が無くても後から建ってしまい住民からクレームが来るケースがよくあります。
また、今まで住宅はあったけれど昔からの住民は気にしていなくても後から来た住民からクレームが来るなどのケースもあり、騒音、臭いなどに敏感になってきていると思われます。

　集塵桟に防音対策を施すことで騒音を格段に下げることができます。騒音でお悩みでしたらぜひ御相談下さい。
