グラインダー仕上げ用集塵機

グラインダー作業の環境改善のため専用集塵機です。

グラインダー作業では大量の火花が発生し、火花を集塵フードに向けるように作業を行うため、通常の集塵機では火花がフィルターに達し、フィルターが燃えて火災になってしまいます。
本機では、フィルターに火花が達しないように開口部の衝突板で火花を捕集します。
その後、粉塵はフィルターによりろ過されるため、綺麗な空気が排出されます。

集塵機とフード(吸入する開口)が一体のためダクト工事が不要です。
キャスター式なので簡単に移動でき、コンセントに差すだけで使用可能です。
通常の作業ではワークを載せた台車を横付けしてグラインダー作業を行うと便利に使用できます。

LEDライトでワークスペースを明るく照らします。
グラインダー用100Vコンセント付属。

グラインダー仕上げ用集塵機の装置仕様

装置仕様
風量 30m3/min
動力 2.2kW
フィルター構成 開口部衝突板 (慣性集塵)
フィルター  テトロンフィルター
塵落とし方法 パルスジェツト式(要コンプレッサー)

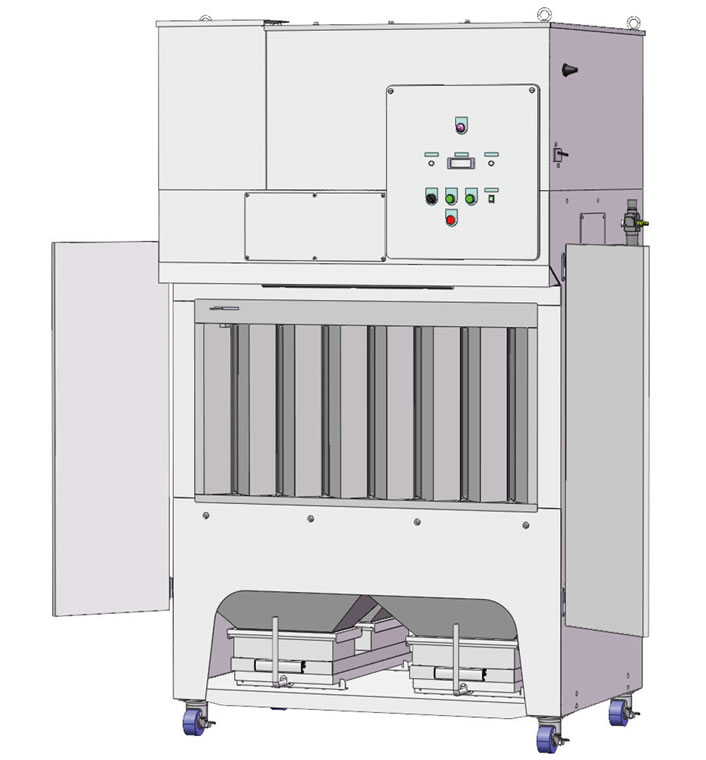

グラインダー仕上げ用集塵機

フィルター

グラインダー仕上げ用集塵機

台車上ワークのグラインダー作業

グラインダー仕上げ用集塵機

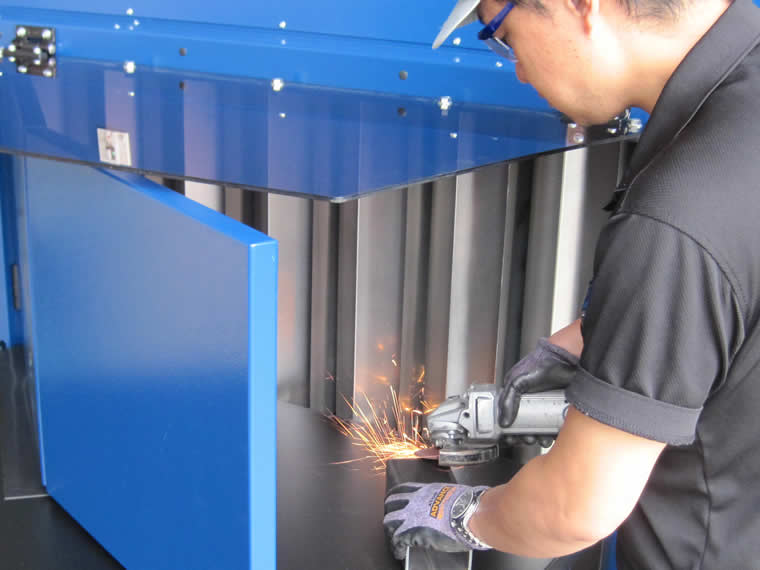

開口部仕切りの一例

グラインダー仕上げ用集塵機

※標準仕様では開口部は解放されていますが、上部やサイドを囲うことで集塵効率は大幅に上昇します。
 用途に合わせて自由に仕切り板(フード)を設置できるよう開口面にはナットが付いています。

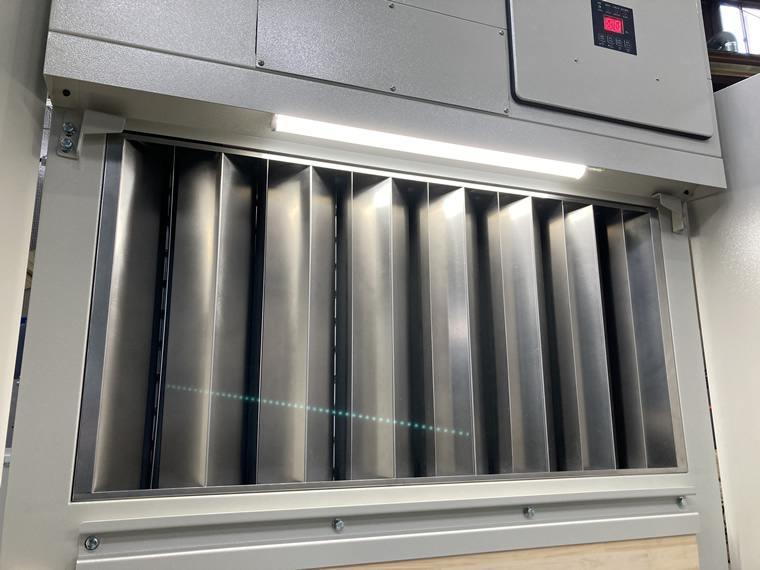

LEDライト

グラインダー仕上げ用集塵機

作業状況によっては粉じん障害防止規則により定められた制御風速が得られない可能性がありますので、作業に応じた適切なフードの取り付けをお勧めします。
安全を重視する場合、火災発生時の自動消火システムもオプションで付けることが可能です。

集塵機総合カタログ

「メタルダスター」のカタログをご用意しています。
エステーリンク カタログダウンロードをご覧ください。
