下記のような困りごとを解決いたします。お気軽にご相談ください。

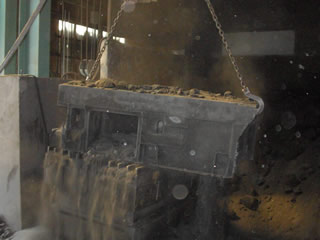

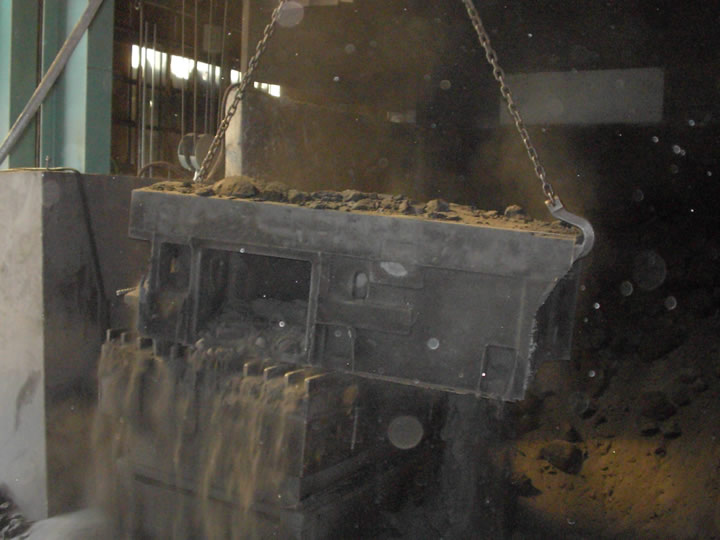

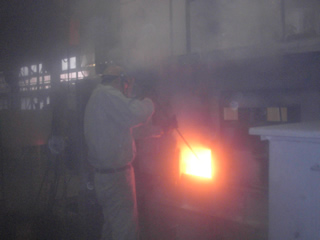

• 粉じんで工場内でくすんでいる
• 匂いがする

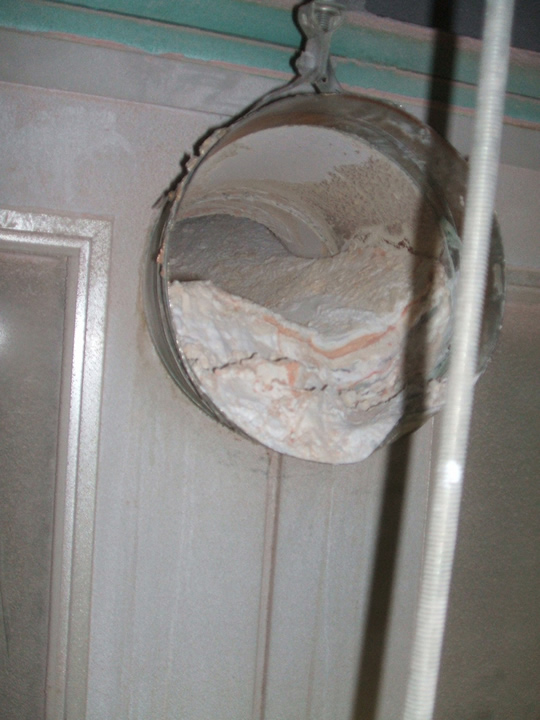

• 集塵機が以前は吸っていたが今はどうも吸っていないように思える
• 既存の集塵機がどうも動かなくなった

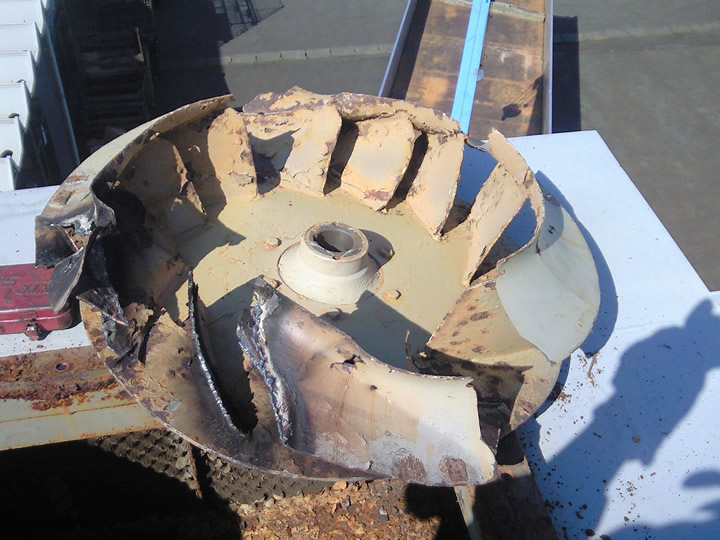

• 異音がするようになった
• 新しく工場を作った
• ドアが開かないくらい負圧がある
• 集塵機を入れ替えたけど、あまり変わらない
• 性能が良い集塵機を導入したが吸っては困るものまでも吸ってしまう

お客様重視の設計で、適正な処理能力の集塵機を・・・

　当社は創業以来５０年以上にわたり集塵機の製作を手がけてきました。その中で積み重ねたノウハウを活かしてお客様のご要望に沿った集塵機を製作いたします。

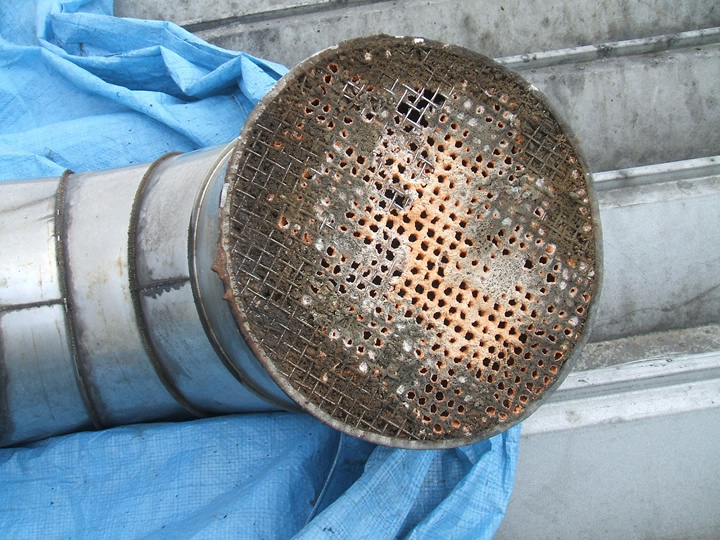

　集塵機の１番のネックはフィルターの目詰まりです。できるだけ寿命を長くするためには、集塵条件の他にフィルターの材質、ろ過スピード等が大きく影響します。コスト、スペース等を考慮しつつ、最適な集塵機をご提案します。

弊社では自社製品として溶接ヒューム・グラインダー粉塵の集塵に特化した「設置工事が不要な集塵機」をラインナップする他に、お客様のご要望に応じたオーダーメードの集塵機と設置工事も承っております。

集塵機だけでなく、集塵機の技術から派生する空気輸送設備、クリーンルーム、クリーンユニットの提供も可能。
ダクト・フードカバー・防音装置などの附帯設備も自社で製造。工場レイアウトを考えて、空調設備や照明配管などの工事も承ります。

オーダーメード集塵機について

オーダーメード集塵機の主な要素について

１．処理風量と静圧

集塵機を選定する際にまず気にしないといけないのは「どのくらいの粉塵発生量を、どのくらいの力で集塵する必要があるか？」です。
当然、粉塵の発生量に対して処理する集塵機の処理風量が小さいと、工場内の粉塵問題は完全に改善はできません。

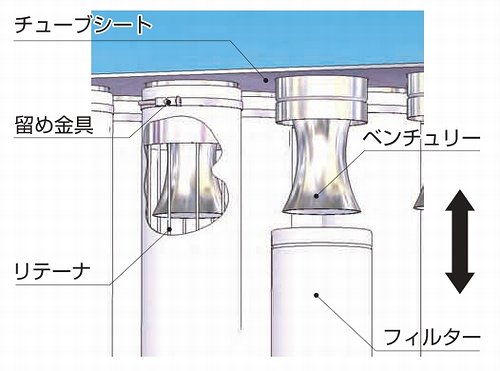

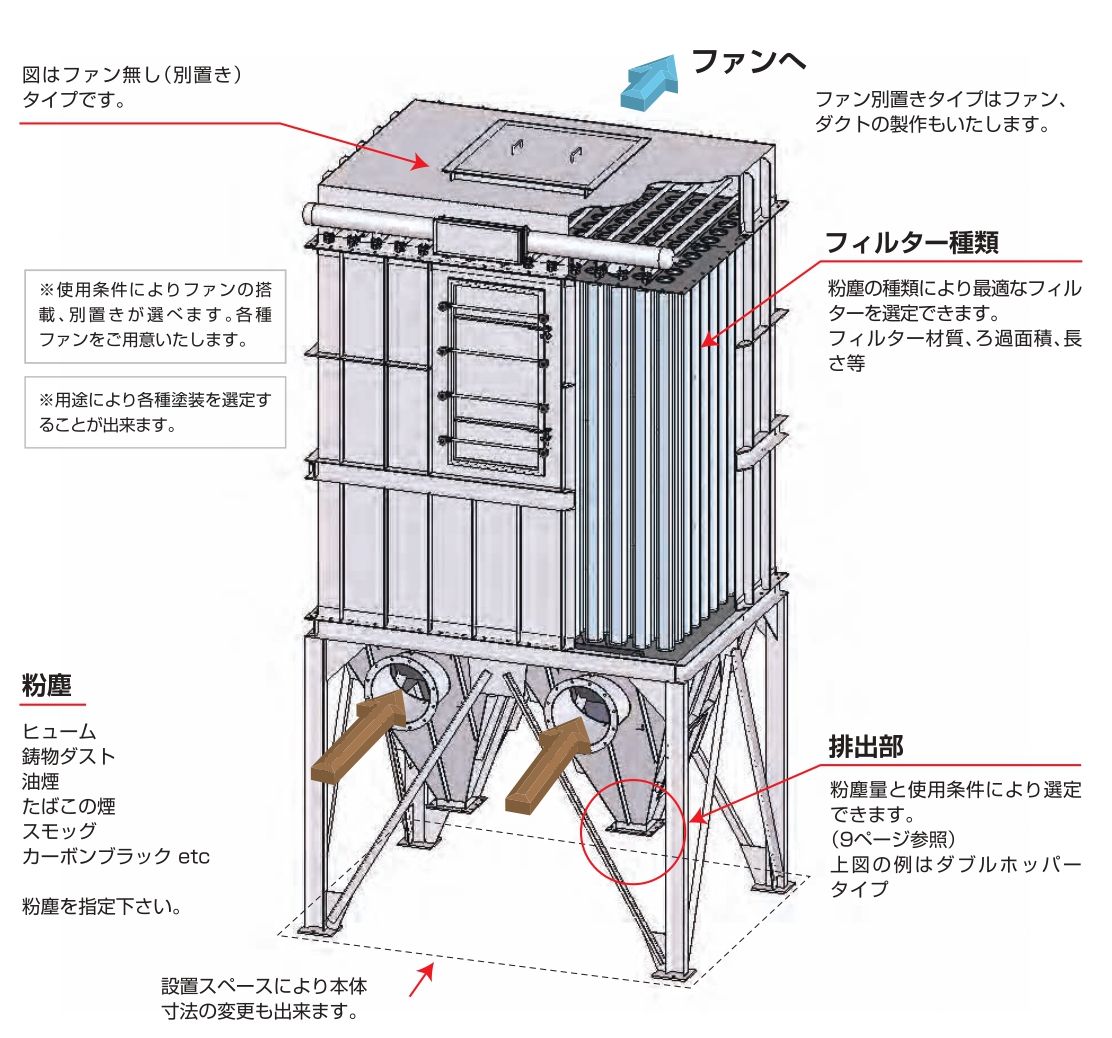

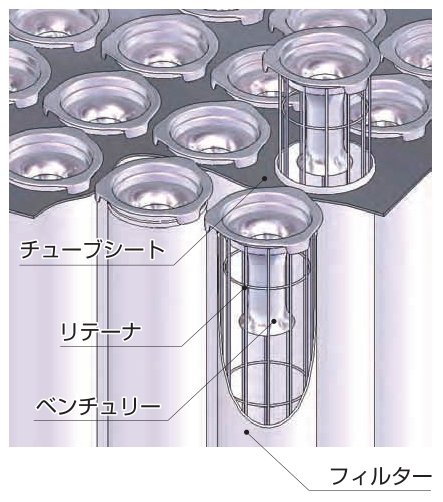

下図（左）は小～大風量向けの集塵機の一例、下図（右）は中～大風量向けの集塵機の一例です。

２．粉塵の種類と性質

発生する粉塵の性質により、大まかな集塵機の方向性が決まります。
乾いた粒度が粗くない程度の粉塵は一般的な集塵機にて対応ができますが、中には特殊な仕様が必要とされる粉塵があります。

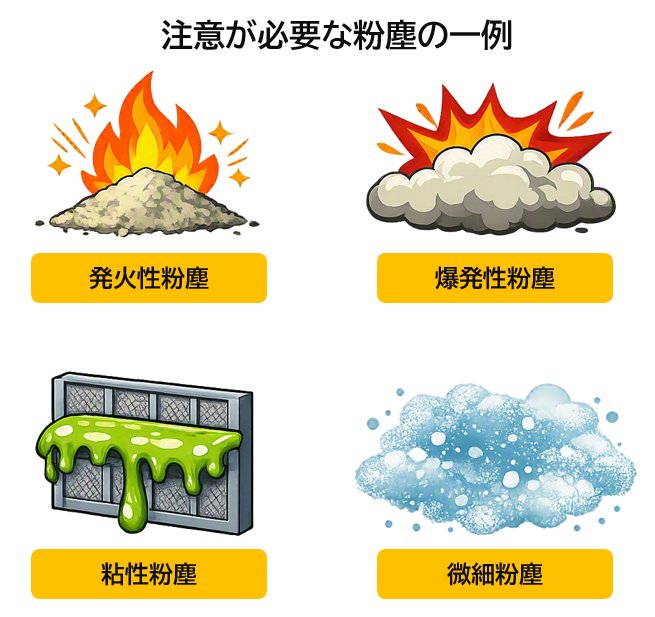

下図にある「発火性粉塵」「爆発性粉塵」「粘性粉塵」「微細粉塵」などは注意が必要な粉塵の一例になります。

このケースでは
・粉塵の粒度が非常に細かいのでフィルターはHEPAフィルターを採用しよう・・・
・爆発性のある粉塵なので湿式集塵機にしよう・・・
・火花も同時に発生するのでプレフィルターにサイクロン集塵方式を採用しよう・・・
など
特徴のあるカスタム集塵機になっていきます。

３．フィルターの種類とプレフィルターの有無

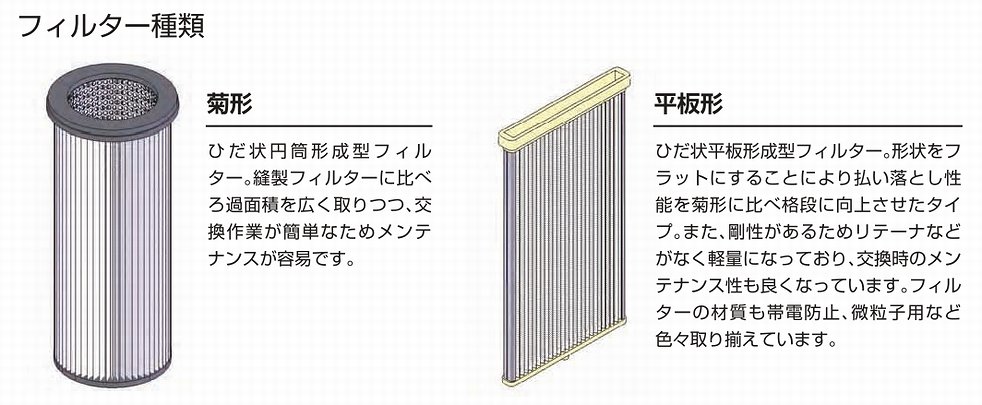

粉塵の種類に応じてフィルターを選定します。下図は代表的な円筒形、平板形フィルターになります。
この他、袋状のバグフィルターや、静電気式フィルターなどもあります。

様々な種類の粉塵が混ざっているケースや、火花が混ざるケースにはプレフィルターを設ける事があります。
　・粒度が大きい、比重が大きい粉塵が混ざっている
　・火花が同時に吸引する
このような場合にサイクロン式をプレフィルターとする事で、メインフィルターへの影響を最小限に抑え、安全に集塵する事ができるようになります。

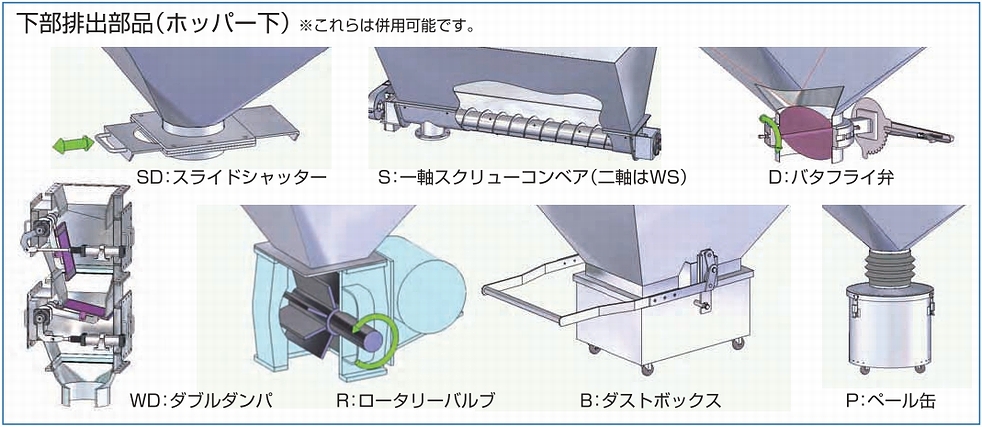

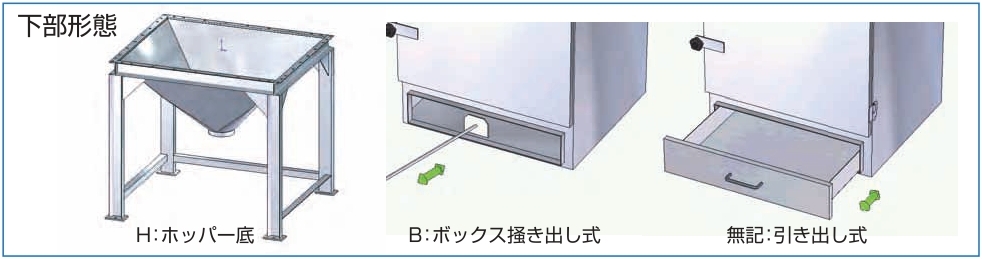

４．排出部の形状

排出部の形状は集塵機の運用性・メンテナンス性・安全性を左右する重要な構成要素で、扱う粉塵の種類によって形状は決まります。

現地視察について

上記はホームページ向けに集塵機のおおまかな形状を説明したものになりますが、実際の工場に納入される集塵機の選定には豊富な知識と経験が必要です。
当社では基本的に技術員が現地に赴き、お客様との対話型でのお取引とさせて頂いております。粉塵種類、風量、設置スペース、使い勝手等から最適な集塵機を導き出し、ご提案いたします。

オーダーメード集塵機　製品紹介

パルスジェット集塵機

パルスジェット式集塵機は、強力な逆噴射パルスでフィルターに付着した粉じんを自動払い落とし、安定した吸引力を長時間維持する最もポピュラーな集塵方式です。カートリッジフィルターの選定により微細粉じんから加工粉まで幅広い環境に対応でき、製造現場や加工ラインでも高い集じん効率を発揮します。メンテナンス負荷を大幅に軽減し、安全性・耐久性にも優れた集塵機です。

対応可能な粉塵	微細粉じんから加工粉まで幅広く対応
NGな粉塵の種類	・粘性のある粉塵 ・油煙・オイルミスト ・湿気・水分・油分を含む粉塵 ・静電気で付着する粉塵 ・高熱な粉塵 ・発火性粉塵 ・爆発性粉塵（要防爆仕様）

バグフィルター式集塵機

　バグフィルター式集塵機は布製フィルターで空気中の粉じんを確実に捕集する、幅広い業種で利用される定番の集塵方式です。構造がシンプルで扱いやすく、故障が少ないほか、フィルターが安価で長寿命な点も特長です。

フィルターの目が粗いため微細粉じんの集塵には不向きですが、鋳物・食品・石材・木工・研削作業など多様な現場で活躍します。また、粘性のある粉じんはカートリッジ式より適しております。

対応可能な粉塵	乾燥した中粒〜粗粒の粉塵向き（爆発性、発火性のある粉塵を除く） ・乾いた金属粉（非爆発性、火花はNG） ・乾燥した木工粉塵（要防爆仕様） ・石材、鉱物系粉塵 ・鋳物、砂系粉塵 ・食品系の乾燥粉（要防爆仕様） ・樹脂系の乾燥粉（要静電気対策）
NGな粉塵の種類	・微細粉塵 ・油煙・オイルミスト ・湿気・水分・油分を含む粉塵 ・静電気で付着する粉塵 ・高熱な粉塵 ・発火性粉塵 ・爆発性粉塵（要防爆仕様）

サイクロン式集塵機

　サイクロン式集塵機は旋回流による遠心力で粉じんを分離するフィルター不要の集塵方式です。粒子の大きい粉じんや比重のある粉じんに適しており、鋳物・木工・石材加工などの現場で安定した性能を発揮します。

構造がシンプルで目詰まりがなく、メンテナンス性に優れる点も特長です。微細粉じんには不向きですが、フィルター式集塵機の前処理として組み合わせることで高い効果を得られます。

対応可能な粉塵	乾燥した粒度が大きい、比重が重い粉塵 ・乾いた金属系の粗粉 ・乾燥した木工粉塵 ・石材、鉱物系粉塵 ・鋳物、砂系粉塵 ・食品系の乾燥粉
NGな粉塵の種類	・微細粉塵 ・比重が軽い粉 ・油煙・オイルミスト ・湿気・水分・油分を含む粉塵 ・静電気で付着する粉塵 ・火花が混じる粉塵（要衝突板などの火花消火対策） ・爆発性粉塵（要防爆仕様）

湿式集塵機

　湿式集塵機は水の力で粉じんを捕集する方式で、油煙や粘性粉じん、火花を含む粉じんなど、乾式フィルターでは処理が難しい環境に適しています。粉じんを水に接触させて気液分離するため、フィルター目詰まりがなく、安定した吸引力を維持できる点が特長です。

処理風量が小さいデメリットはあるものの、火花の発生する研削作業や、油分を含む加工現場で高い効果を発揮し、安全性とメンテナンス性に優れた集塵方式として幅広く利用されています。

対応可能な粉塵	・粘性のある粉塵 ・油煙・オイルミスト ・湿気を含む粉塵 ・爆発性粉塵 ・火花が混じる粉塵
NGな粉塵の種類	・アルミ粉（Al）・マグネシウム粉（Mg）などの活性金属粉 ・水と反応して発熱・ガス発生する粉体（ナトリウム・カリウム、生石灰など） ・水に溶けてスラッジが固まる粉塵（セメント粉、モルタル粉） ・水で膨潤・ゲル化する粉塵（小麦粉、でんぷん粉、ゼラチン粉など） ・水に溶けると腐敗する粉塵（食品粉、有機物粉塵など） ・大量の油分

クリーンユニット

クリーンユニットは、作業空間の空気を効率的に浄化し、粉じん・浮遊物質を大幅に低減する集塵機専用モジュールです。既存設備への後付けや部分的なクリーン化にも対応し、製造現場・加工ライン・検査工程など幅広い環境で導入されています。省スペース設計と高い集塵性能により、快適で安全な作業環境づくりを強力にサポートします。

その他の集塵、空気輸送ソリューション

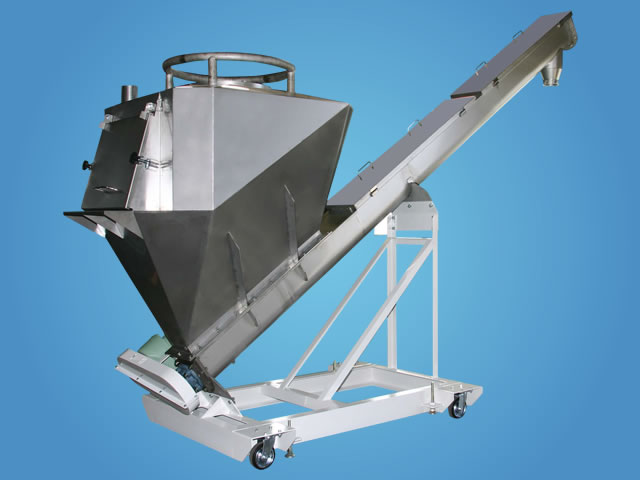

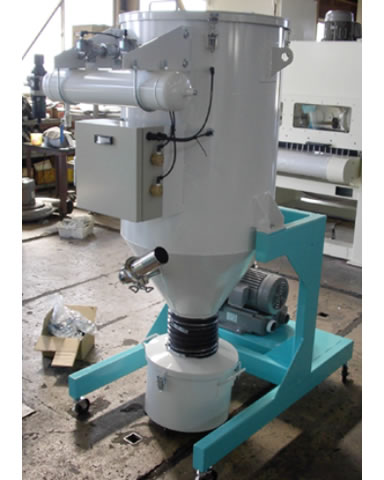

　シェーキング式バグフィルタ、サイクロン、湿式集塵機など、各種集塵機の他にも空気輸送に関する設備設計も可能です。

　米の輸送、麦の輸送、食品等の空気輸送、集塵機下のダストの空気輸送など、搬送物の種類により、設計、製造、施工いたします。

納入実績

ＯＥＭ実績

局所排気装置等の届出書類の作成も承ります！

　新規に局所排気装置等を設置する場合、もしくは変更、移転をしようとするときなどは、労働監督署に届出する必要があります。弊社ではそれらに必要な関連書類の作成も対応しております。

　お気軽にご相談ください。
