ダクトとフードの老朽化による交換工事

お客様の要望事項

鋳物工場で20年前に設置した集塵機に付属しているダクトやフードの損傷がひどい。
そのため吸い込みが悪く、粉塵がフードからあふれて工場内の環境が悪いので改善したい。

現 状

ダクトの腐食や破損がひどく、所々に穴が開いている状態で全て交換したほうが良いと考えられる。
フード部に関しては設置時(20年前)と比較して扱うワークのサイズが大きくなったこともあり、吊り作業をする際にチェーン等がフードに引っ掛かって損傷に繋がっていることが判明。

改善前

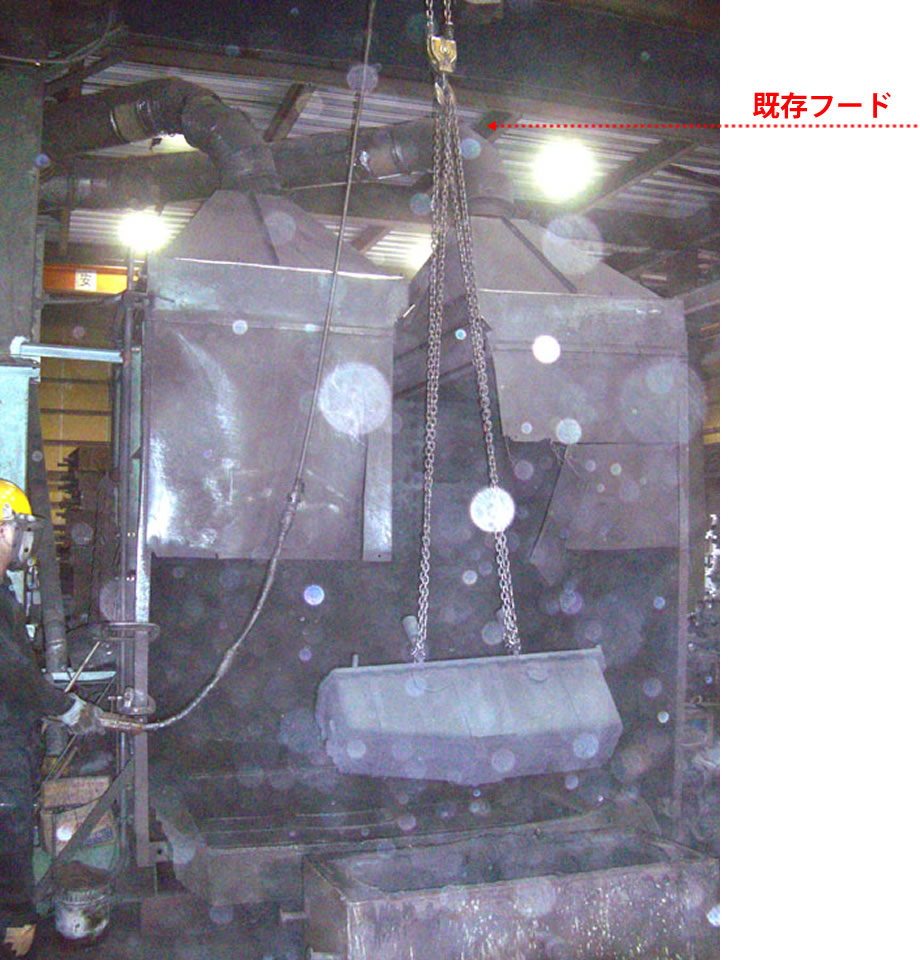

写真に写りこんでいる白い球のようなものは工場内に浮遊している粉塵がカメラのフラッシュに反射して写っているもので、工場内の環境が良くないことが分かります。

ダクトとフードの老朽化による交換工事
ダクトとフードの老朽化による交換工事
ダクトとフードの老朽化による交換工事

改善後

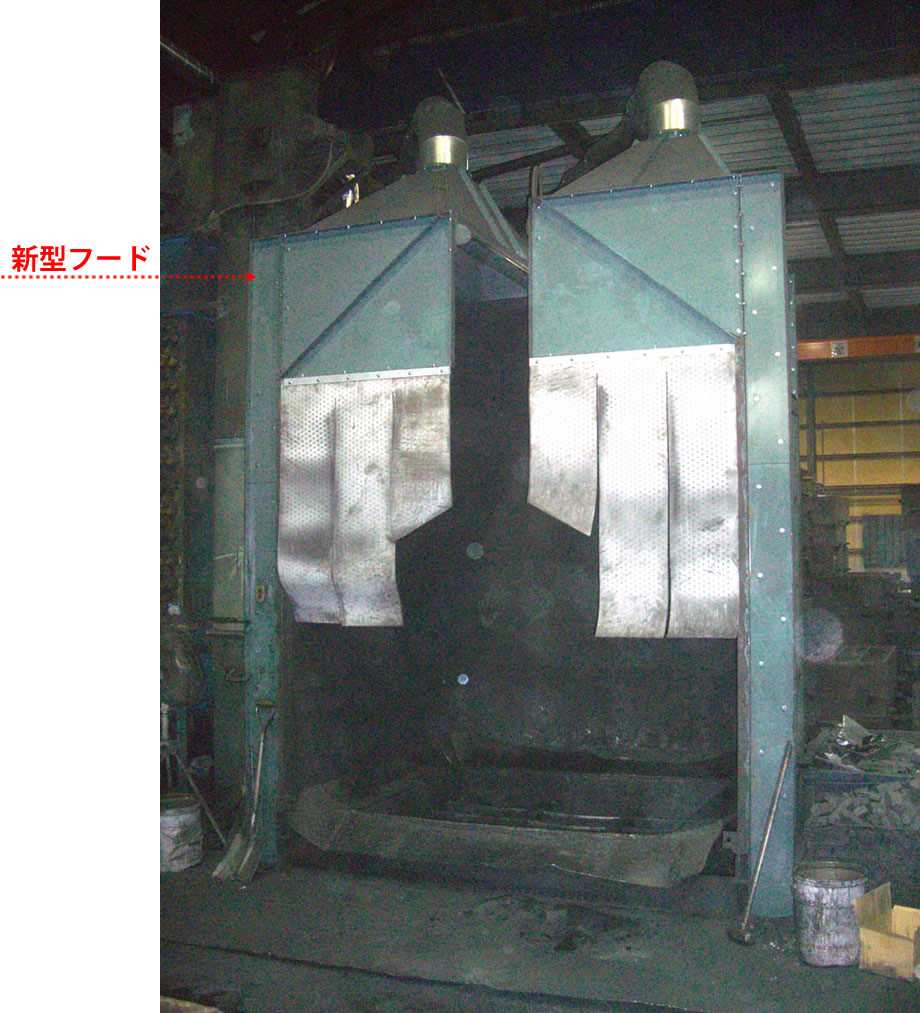

新型フードは背を高くするとともに、チェーン等が引っ掛かりにくいよう形状に配慮しました。

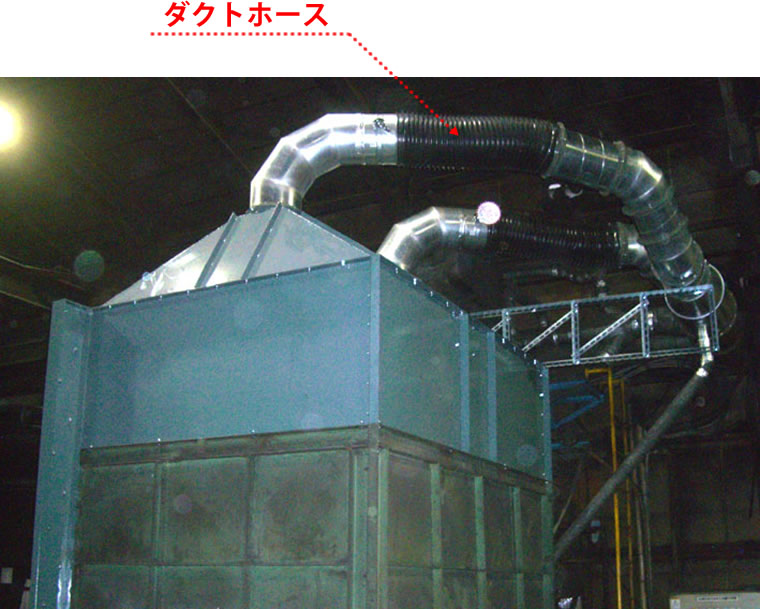

また、一部にダクトホースを取り入れて、もしも吊り作業の際に衝突してもダクトが損傷しないようにしました。

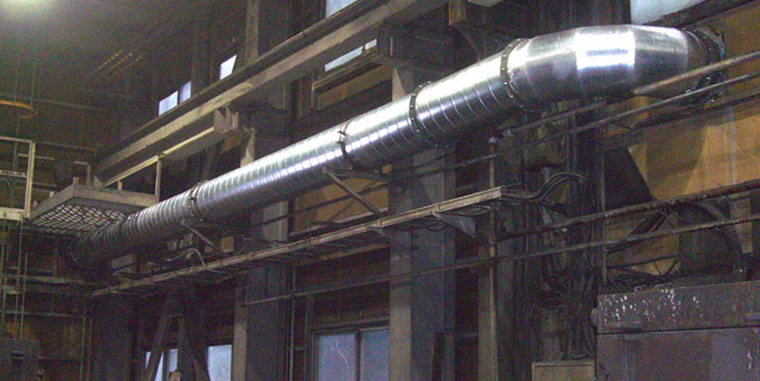

ついでに枝管等のダクト径も見直すことで、効率のよいダクト経路となりました。

以上により、ダクトからの漏れがなくなりフードの吸い込みが大幅に改善されました。工場内の空気の汚染がほぼ無くなり、臭いも少なくなりました。
フードを改良したことで今のところ引っ掛かりもないようです。

ダクトとフードの老朽化による交換工事
ダクトとフードの老朽化による交換工事
